5V電源模塊的簡易電路設計原理

2019-06-20

在生活中,不管是工程師還是電子設備在實際應用中,經常需要使用到5V電源。一般常見的有5V充電器、5V電源適配器、電池串聯和5V電源模塊。下面淺談下一種5V電源電路設計原理。

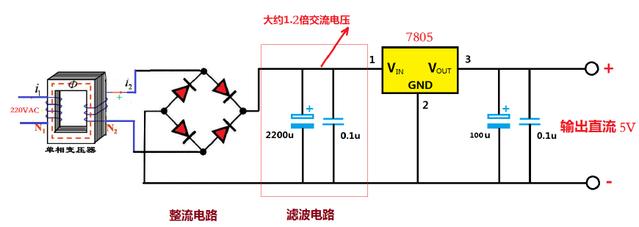

需要準備的元器件材料有220V6V單相交流變壓器、整流橋(可用4個二極管代替)、LM7805電容。原理為220V交流電經過變壓器降壓為6V交流電,然后經過全橋整流,再濾波,得到的直流電壓約為6V交流電的1.2倍左右,最后經過LM7805三端線性穩壓器穩壓輸出5V。電路原理圖如下圖所示:



在選擇變壓器時一定要結合5V電源模塊輸出功率而選擇合適的變壓器輸出功率,如選擇5W的輸出功率,則輸出電流最大只有0.7A。線性三端穩壓器的輸入輸出電流不變,當輸入電壓為6V1.2倍,5W的變壓器只能承受0.7A的電流。


整流部分采用的是全橋整流,經過全橋整流后的有效值電壓為0.9U,可以使用4個整流二極管代替。濾波電容選擇2200uF左右,嚴格的選擇需要使用復雜的計算公式。選擇電容耐壓,要考慮0.7-0.8左右的降額系數。整流后輸出7.2V左右的直流電,所需電容耐壓值為7.2 x1.3=9.36最小需選擇10V的耐壓值以上。


在選擇LM78XX系列的三端穩壓器需要注意三個容易忽視的地方:

1、最大輸出電流為1.5A

2、LM78XX系列三端穩壓器的輸入電壓必須比輸出電壓至少高2V

3、需考慮三端穩壓器自身的功耗,計算方法功耗=(輸入電壓-輸出電壓)×電流,三端穩壓器的自身功耗不應大于5W,而且大于2W時必須加散熱器。假設LM7805的輸入電壓為8V,壓差為3V,輸出電流為1A,則LM7805自身功耗P3Vx1A3W。

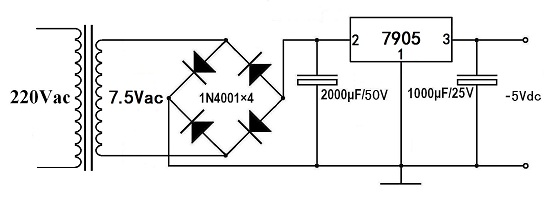

以上為+5V電源模塊的一種方案,下面介紹一種-5V電源的方案。這種方案采用了降壓、整流、濾波、線性穩壓器7905,具體電路圖如下所示:



這是由市電直接來轉換而成,如果是由電壓絕對值高的負電壓轉換,可直接使用穩壓器實現。而正電壓需要轉換成負5V輸出電源,可采用反相開關穩壓電源。
