NTC熱敏電阻在電源電路上的應用分析

2019-04-09

NTC熱敏電阻是一種負溫度系數的電阻(功率型熱敏電阻,其電阻值隨溫度增大而減小,廣泛應用于開關電源、模塊電源、溫度傳感器、UPS電源、電子鎮流器、自動調節加熱等場所。



NTC熱敏電阻體積小、功率大,使用在電源電路上主要作用為抑制浪涌電流,一般串聯在市電輸入上。它有一個額定的零功率電阻值,當串聯在電源回路中,可以有效抑制開機浪涌電流,并且消耗的功率幾乎可以忽略不計。



通常開關電源在接通時,會有高峰值的浪涌電流給濾波電容充電,從而給裝置充電。這些浪涌電流會對電容的使用壽命產生影響,損壞電源開關的觸點或破壞整流二極管,因此,有必要采取相應的解決措施。

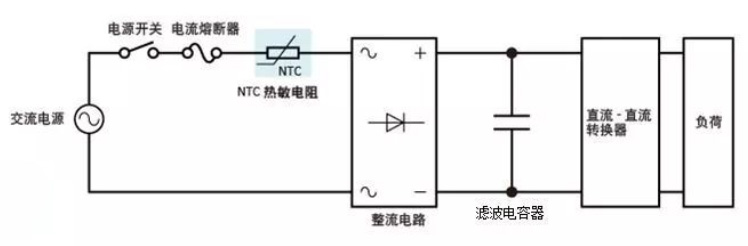

采取NTC熱敏電阻抑制開關電源的浪涌電流是一種低成本簡易的方法,如下圖所示:

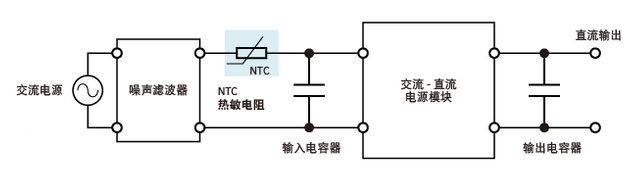

交流轉直流電源模塊是指由交流-直流整流電路、直流-直流轉換器及少量元器件組成的小型開關電源,接一個NTC熱敏電阻可以有效地抑制在通電時施加到輸入和輸出電容上浪涌電流。如下圖所示:

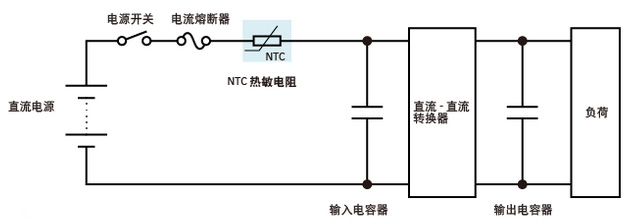

在直流-直流轉換器等的直流電源電路中,NTC熱敏電阻用作電源熱敏電阻,可以有效地抑制浪涌電流,輸入和輸出電容在接通電源時充電。NTC熱敏電阻的電阻在通電后變得非常低,達到比使用固定電阻時更低的功率損耗。如下圖所示:



下面簡單說下NTC熱敏電阻怎么選型,現在網上有很多NTC熱敏電阻的參數,其中25度的歐姆值和B值是重要參數。其中25的歐姆值決定了NTC在電源電路通電瞬間的限流能力,B可以計算出NTC達到最終溫度時的電阻值。



等式如上所示:R1R2分別是絕對溫度T1、T2時的電阻值。

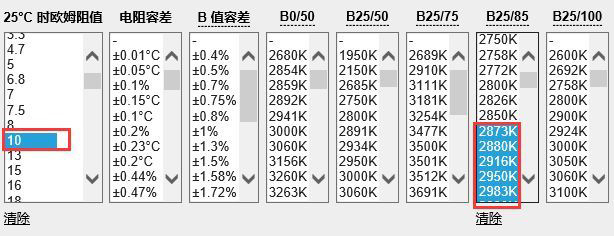

如上圖所示:其中B0/50、B25/50、B25/75、B25/85、B25/100分別對應不同溫度之間的B值。假設溫度25度時阻值為10,當溫度為85時阻值為2,帶入等式可以得到B值需要2864K以上。



對于一些降低功耗很關鍵的應用場所,NTC熱敏電阻上的功率損耗不能忽視。根據實際可以在NTC熱敏電阻上并聯一個繼電器來減小NTC熱敏電阻的功耗,還可以使用普通電阻來代替NTC熱敏電阻充當限流電阻
